L’essentiel à retenir : le goujon mécanique assure une liaison structurelle ultra-robuste grâce à sa tige sans tête et sa partie lisse centrale qui optimise la résistance au cisaillement. Contrairement à une tige filetée, il garantit une stabilité maximale dans le béton, supportant des charges de rupture allant jusqu’à 1000 MPa pour les classes 10.9.
Saviez-vous qu’un goujon mécanique peut supporter des charges de plusieurs tonnes grâce à un simple principe de friction ? Cette tige cylindrique sans tête, filetée à ses extrémités, est l’allié indispensable pour créer des liaisons démontables d’une solidité extrême dans vos structures les plus lourdes.
Pourtant, une erreur sur la classe de résistance ou un mauvais perçage peut fragiliser tout votre assemblage. Je vous aide à choisir le bon modèle et à maîtriser la pose pour garantir la sécurité de vos installations.
- Goujon mécanique : comprendre son rôle dans l’assemblage
- 3 critères de sélection pour une fixation durable
- Quel type de goujon choisir selon votre support ?
- Méthodes et outils pour une installation sans faille
Goujon mécanique : comprendre son rôle dans l’assemblage
Le goujon mécanique assure l’ancrage lourd via un filetage double ou une expansion par friction. Sa résistance (classe 8.8 à 10.9) et son acier (zingué ou inox A4) garantissent la stabilité des structures en béton. Cette robustesse repose sur une conception spécifique sans tête intégrée.
Voyons comment sa structure interne influence directement la fiabilité de vos installations.
Une conception spécifique pour des liaisons robustes
L’anatomie du goujon est particulière. Contrairement à une vis, il ne possède pas de tête. Il présente des filetagess distincts à chaque extrémité pour une fixation fixe.
Sa partie lisse centrale assure un guidage parfait des pièces assemblées sans jeu mécanique. Cette zone renforce l’intégrité structurelle face aux contraintes.
L’usage des écrous et rondelles complète le dispositif pour verrouiller l’ensemble. Ils permettent d’appliquer la tension nécessaire à la liaison.
L’ajustement doit être précis. Un bon montage évite tout cisaillement prématuré du métal.
Pourquoi le préférer à une simple tige filetée ?
Le goujon offre une rigidité supérieure lors des efforts de traction. La tige filetée est souvent trop souple pour les ancrages structurels lourds.
L’implantation fixe en partie taraudée évite l’usure des filets lors des démontages. C’est un atout majeur pour la maintenance industrielle.
Le choix d’un goujon plutôt qu’une tige filetée repose sur la nécessité d’une transmission de charge directe et d’une résistance accrue au cisaillement.
3 critères de sélection pour une fixation durable
Une fois le rôle du goujon compris, il faut s’attarder sur les paramètres techniques qui garantissent la pérennité de votre installation.
Dimensions, matériaux et classes de résistance
Décrypter les marquages de qualité est indispensable. Les classes comme 8.8 ou 10.9 indiquent la limite d’élasticité. Plus le chiffre est haut, plus la rupture est difficile à atteindre.
Calculer la longueur utile est simple. Il faut additionner l’épaisseur de la pièce à fixer et la profondeur d’ancrage minimale requise.
Pensez aussi au choix des entrevous pour lier la structure au type de fixation. C’est ainsi que l’on garantit un assemblage solide.
L’impact des traitements de surface sur la corrosion
Comparer les protections disponibles évite bien des déboires. L’acier zingué convient pour l’intérieur sec. L’inox A4 est impératif en bord de mer. La galvanisation à chaud offre une barrière épaisse contre l’humidité extérieure. Chaque milieu impose un traitement spécifique pour éviter la rouille.
Voici les options courantes pour vos chantiers :
- Acier zingué : usage intérieur uniquement
- Inox A4 : résistance aux acides et au sel
- Galvanisé à chaud : idéal pour les structures agricoles extérieures
Le filetage par roulage face à l’usinage classique
Valoriser la compression des fibres change tout. Le roulage déforme le métal sans couper les fibres. Cela renforce la tenue à la fatigue du goujon mecanique. Les risques de rupture nette sont largement diminués par rapport à un usinage par enlèvement de copeaux.
Expliquer la finition de surface permet de comprendre la fluidité du montage. Un filetage roulé est plus lisse et précis. Cela facilite le vissage de l’écrou et assure un couple de serrage plus homogène.
Quel type de goujon choisir selon votre support ?
La qualité intrinsèque du goujon ne suffit pas ; son interaction avec le matériau support détermine la sécurité finale de l’ouvrage.
Solutions pour le béton fissuré et les zones sismiques
Les exigences ETA valident rigoureusement les fixations en zones sismiques. Ces normes garantissent que votre ancrage reste stable malgré les vibrations. La sécurité structurelle dépend directement de cette certification européenne.
Le béton fissuré modifie la donne en réduisant le contact avec l’ancrage. Vous devez utiliser des modèles capables de compenser cet écartement physique. C’est le seul moyen d’éviter un glissement dangereux.
Dans un support fissuré, seul un goujon bénéficiant d’une évaluation technique européenne (ETA) peut garantir une sécurité structurelle pérenne.
Le fonctionnement des modèles à expansion mécanique
Lors du serrage, un cône remonte dans un cerclage flexible. Ce dernier s’écarte alors contre les parois du trou. La friction créée bloque définitivement le goujon dans le matériau plein.
Cette pression latérale transforme l’effort de traction en compression sur le béton. Ce transfert de charge mécanique permet de supporter plusieurs tonnes. C’est une solution robuste pour vos fixations lourdes.
Pour réussir l’installation, soignez le perçage préalable du support. Un trou propre assure une expansion optimale du cerclage métallique.
Méthodes et outils pour une installation sans faille
Pour finir, même le meilleur goujon échouera si la procédure de pose n’est pas respectée à la lettre.

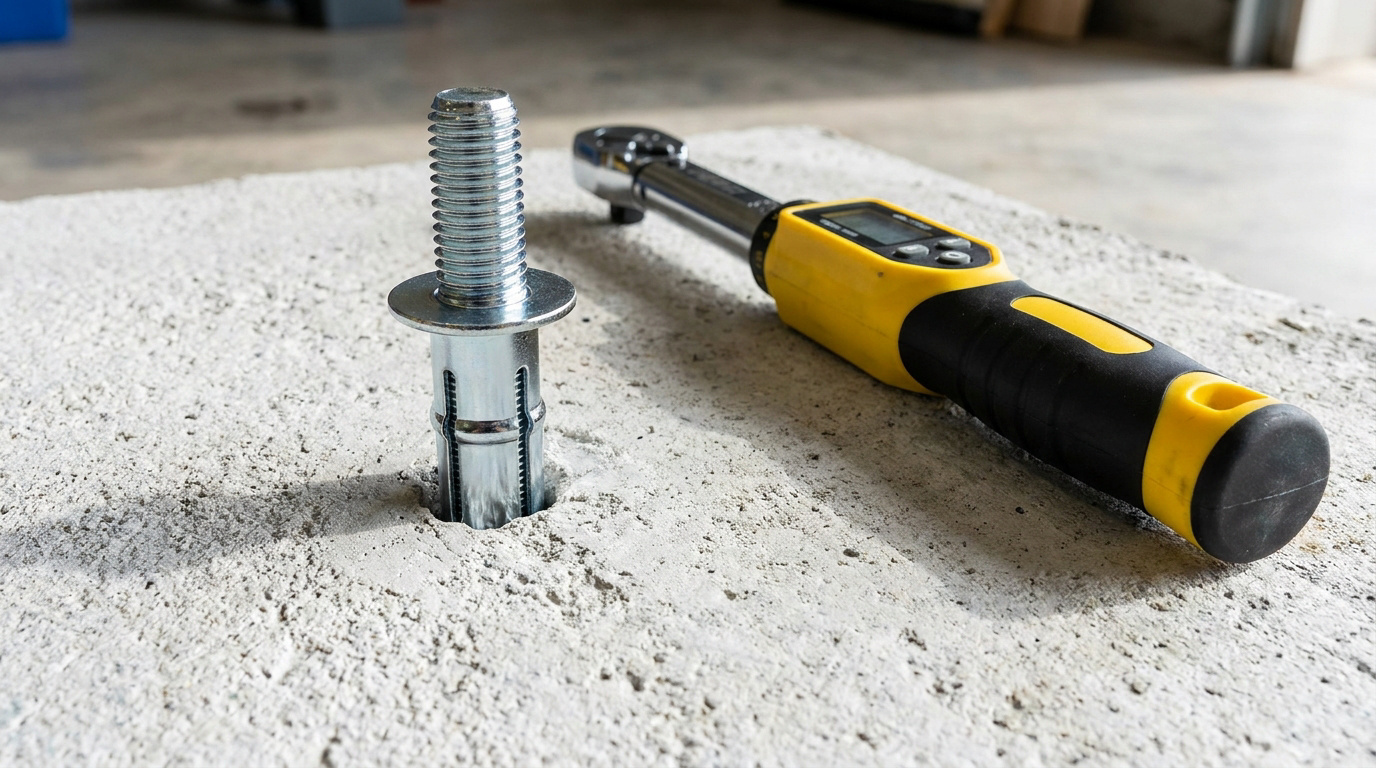

Précision du perçage et respect du couple de serrage
Ne négligez jamais le nettoyage du trou. La poussière résiduelle agit comme un lubrifiant qui fausse l’adhérence. Aspirez ou soufflez systématiquement la cavité pour garantir une fixation maximale.
Utilisez toujours une clé dynamométrique pour finaliser l’installation. Un serrage excessif risque de fissurer le béton ou briser le filetage. À l’inverse, un manque de force empêche l’expansion du cerclage métallique.
Voici des repères rapides pour vos travaux dans un béton standard.
| Diamètre | Profondeur min. | Couple de serrage (Nm) |
|---|---|---|
| M8 | 50 mm | 20 Nm |
| M10 | 60 mm | 40 Nm |
| M12 | 75 mm | 60 Nm |
| M16 | 100 mm | 120 Nm |
Accessoires et maintenance de la tenue mécanique
L’usage d’une rondelle large est indispensable pour vos montages. Elle répartit efficacement la pression sur la pièce à fixer. Cela évite d’écraser les matériaux tendres comme le bois ou l’aluminium.
Pour contrer les vibrations, ajoutez un contre-écrou ou du frein filet. Cette astuce simple sécurise l’assemblage sur le long terme. C’est essentiel dans les environnements industriels où les machines bougent beaucoup.
Instaurez un contrôle visuel de vos fixations chaque année. Vérifiez l’absence de corrosion ou de jeu anormal. Un rapide coup de clé confirme que votre goujon mecanique assure toujours sa mission.
En choisissant un goujon mécanique de classe 8.8 ou 10.9, vous garantissez une liaison indémontable et une résistance extrême à la fatigue grâce au filetage par roulage. Pour sécuriser vos structures lourdes, nettoyez soigneusement vos perçages et respectez le couple de serrage préconisé. Optez dès maintenant pour cette fiabilité structurelle afin d’assurer la pérennité de vos installations les plus exigeantes.
